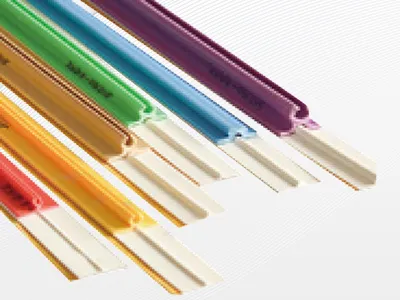

Nuestras matrices de plegado de montaje rápido son componentes esenciales para las troqueladoras. Se utilizan para crear plegados precisos en papel, cartón, film plástico y otros materiales, facilitando las operaciones de plegado y conformado posteriores. Su diseño de montaje rápido mejora significativamente la eficiencia de la producción.
| Peso de la hoja (g) | Espesor de la hoja (mm) | Altura de la regla de plegado (mm) | Reglas de plegado de uso común | ||||||
| 23.50 | 23.40 | 23.30 | 23.20 | 23.10 | 23.00 | 23.24 | 22.9 | ||
| 200 | 0.28 | 0.3×1.0 | 0.4×1.0 | - | - | - | - | 0.5×1.0 | - |
| 250 | 0.35 | 0.3×1.2 | 0.4×1.2 | 0.5×1.2 | - | - | - | 0.5×1.2 | - |
| 300 | 0.42 | 0.3×1.3 | 0.4×1.3 | 0.5×1.4 | - | - | - | 0.5×1.4 | - |
| 350 | 0.50 | - | 0.4×1.4 | 0.5×1.5 | 0.6×1.5 | - | - | 0.5×1.5 | - |
| 400 | 0.56 | - | - | 0.5×1.6 | 0.6×1.6 | - | - | 0.5×1.6 | 0.8×1.6 |
| 450 | 0.63 | - | - | 0.5×1.7 | 0.6×1.7 | 0.7×1.7 | - | - | 0.8×1.7 |
| 500 | 0.70 | - | - | - | - | 0.7×1.7 | 0.8×1.7 | - | 0.8×1.7 |

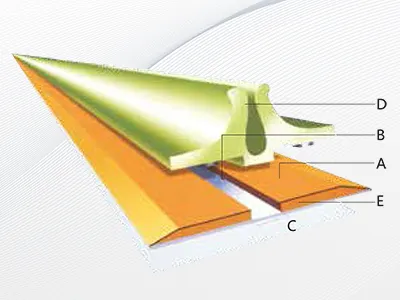

Las matrices de plegado para plegado inverso están diseñadas para crear pliegues inversos (líneas en relieve) en la superficie del material. A diferencia de los pliegues convencionales (hendiduras), los pliegues inversos se forman en el reverso del material, lo que resulta en una línea en relieve en el anverso. Esta técnica permite lograr pliegues precisos y definidos, especialmente en aplicaciones que requieren un pliegue firme y estructurado.
Cálculos:
Las siguientes fórmulas se utilizan para los cálculos:
Distancia entre líneas de acero de corte (d):
Para cartón: d = (grosor del papel (g) x 1.5) + ancho de plegado (c)
Para cartón corrugado: d = (espesor del papel (g) x 2.0) + ancho de plegado (c)
Altura de la regla de acero (h):
h = altura del troquel (f) - (espesor del papel (g) + altura de la base (a))

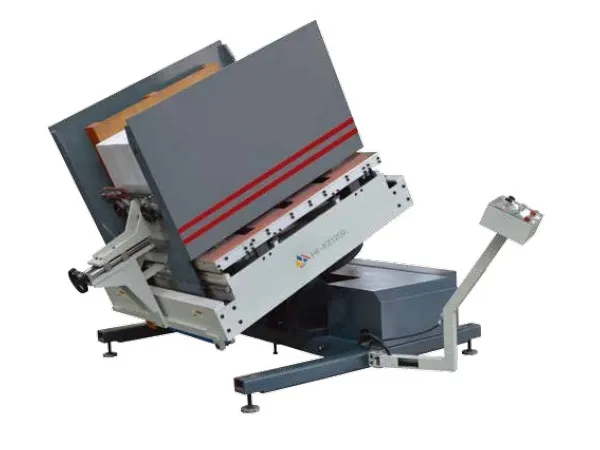

Ideales para las industrias de impresión y embalaje, nuestros volteadores de pilas realizan diversas funciones, como la eliminación de polvo, el desmoldeo, la alineación y el volteo de pilas de papel. Estas máquinas son indispensables para mejorar la eficiencia en los procesos de preimpresión y posimpresión.
| Modelo | HF-FZ1200 | HF-FZ1200A | HF-FZ1700ZL |
| Peso máximo de la pila (palet incluido) (kg) | 100 | 1400 | 2500 |
| Tamaño máximo de hoja (mm) | 800×1200 | 800×1200 | 1200×1700 |
| Apertura de la mordaza/jaw (mm) | Min. 680 Max. 1440 | Min. 920 Max. 1920 | Min. 920 Max. 1840 |
| Potencia (kW) | 8 | 8 | 16 |
| Fuente de alimentación | 3p380v AC50HZ | ||
| Max. presión | 16MPa | ||
| Nivel de ruido | ＜ 80 dB(A) | ||
| Temperatura | 12℃ a 45℃ | ||
| Humedad relativa | ＜ 50% sin condensación | ||
| Peso neto (kg) | 2800 | 3600 | 4200 |
| Dimensiones (mm) | 2370×2090×1890 | 2900×2400×2200 | 2550×2590×2590v |

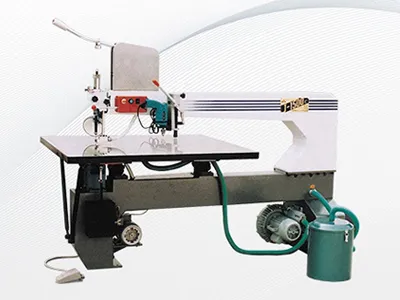

La sierra de mesa J-1500 está diseñada para realizar cortes precisos en matrices, desde formatos de un cuarto hasta extragrandes. El mandril inferior incorpora un dispositivo automático de sujeción de la hoja de sierra para un cambio rápido y eficiente de la misma. La posición del mandril superior y el ángulo de la mesa de trabajo se ajustan fácilmente para una mayor versatilidad. La superficie extragrande de la mesa de trabajo tiene un acabado brillante y está equipada con un sistema de flotación de aire para manipular fácilmente matrices de gran tamaño. Un potente sistema de recolección de polvo mantiene la superficie de trabajo limpia y el medio ambiente saludable.

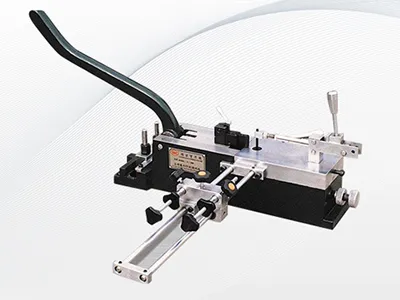

Diseñada para doblar acero, esta dobladora de regla de acero de precisión crea los bordes de corte de las matrices. Su diseño innovador y práctico garantiza facilidad de uso y alta precisión. Equipada con 40 matrices (macho y hembra), puede doblar matrices de acero en cualquier forma compleja.

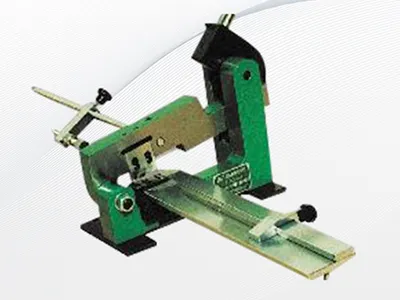

Diseñada para recortar y cortar ángulos, el cortador de regla de acero de precisión QD-25M permite una fácil conversión entre las funciones de corte y corte de esquinas con solo cambiar el deflector. La cuchilla de corte está hecha de acero de tungsteno con una superficie endurecida para una durabilidad excepcional. El modelo estándar puede cortar flejes de acero de hasta 32mm de alto. Hay modelos personalizados disponibles para cuchillas de mayor altura (40mm, 50mm o más).

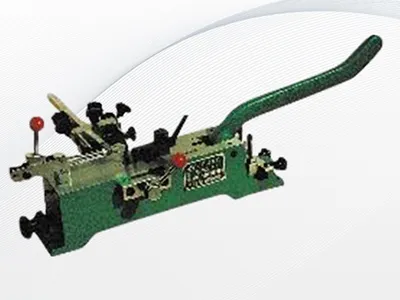

La dobladora de regla de acero CX-25B dobla eficientemente cuchillas de troquelado en formas complejas. Con 35 sets de moldes macho y hembra y sistemas de posicionamiento dual, garantiza un funcionamiento rápido y preciso con mínimo esfuerzo del operador.

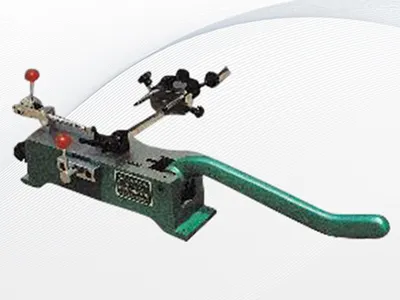

Similar en funcionalidad a la CX-25B, la dobladora de regla de acero CX-5A ofrece un doblado de hojas rápido y conveniente utilizando 35 sets de moldes macho y hembra para producir formas complejas.

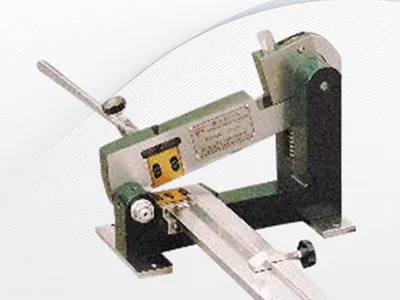

Esta versátil máquina combina funciones de corte y corte de esquinas. Gracias a sus barras de posicionamiento intercambiables, cambia fácilmente de función para satisfacer diversas necesidades de producción.

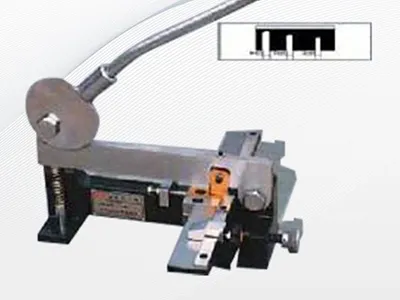

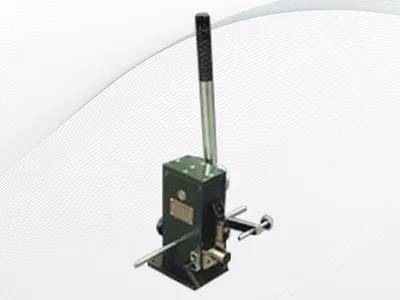

Tras doblar la regla (hoja), el muescador de acero YK-06 perfora agujeros de puente con precisión. Disponible con anchos de muesca de 3mm, 5mm o 6mm, garantiza un entallado uniforme para una calidad de hoja consistente.
Diseñada para perforar muescas a lo largo de las cuchillas de troquelado o líneas de pliegue en los puntos de unión, el muescador de regla de acero CK-9 ofrece un ancho de muesca fijo de 9mm y profundidades de muesca ajustables de 0 a 25mm, manteniendo la eficiencia sin deformar la cuchilla.

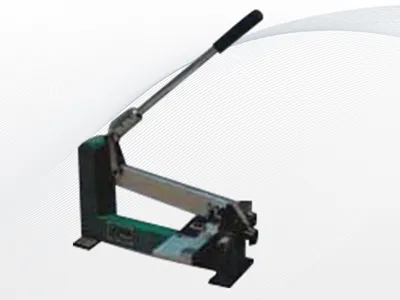

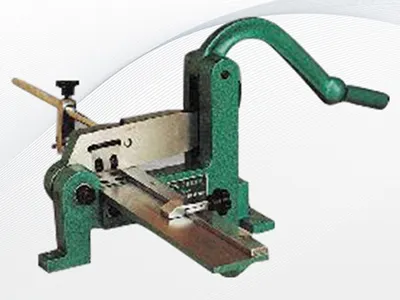

Utilizada para la etapa final de corte, el cortador de regla de acero CJ-25 cuenta con guías ajustables en ambos lados para ofrecer cortes rectos y uniformes. Admite una altura máxima de cuchilla de 40mm, lo que reduce el esfuerzo del operador y garantiza un acabado impecable.
El muescador de regla de acero de precisión GQ-3-8M está diseñada para perforar agujeros de puente en las uniones de las cuchillas de troquelado y las líneas de plegado. Ofrece anchos de muesca de 3mm, 5mm u 8mm y utiliza cuchillas de muesca de acero de tungsteno con mayor durabilidad gracias al endurecimiento superficial.
Proporcionamos gran variedad de equipos de troquelado para empresas de impresión, empresas de embalaje, empresas de fabricación y más. Nuestro equipo de troquelado utiliza componentes estables de última generación de reconocidas empresas internacionales, como convertidores de frecuencia de la suiza ABB, controladores programables e interfaces hombre-máquina de la japonesa Fuji, relés y disyuntores de la japonesa Omron, IDEC (Izumi) y Schneider, motores de la alemana Siemens, cintas transportadoras de papel de la japonesa NITTA, cadenas de la alemana IWIS, rodamientos de la japonesa NSK y otros. Esto garantiza que nuestro equipo tenga una mayor precisión (±0.1mm ~ ±0.075mm) y ofrecemos un servicio postventa integral.
